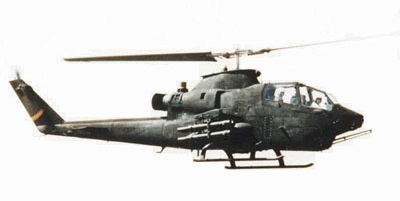

Cobra Helicopter (66896 bytes)
AH1 Cobra

     เฮลิคอปเตอร์ รุ่นฮิวอี้คอปบราที่ Bell สร้าง ได้ทำการบินเป็นครั้งแรกเมื่อวันที่ 7 ก.ย. 1965 ซึ่งสร้างขึ้นโดยบริษัท Bell Helicopter รุ่นนี้ สร้างมาจาก Bell รุ่น 204 ซึ่งมีเครื่องยนต์ เกียร์บ๊อกซ์ (transmission) และ ใบพัด (rotor) ของ UH-1C แต่ลำตัวสร้างใหม่ที่นั่งของพลปืนจะอยู่ที่หัวด้านหน้าสุด ส่วนที่นั่งนักบินจะอยู่สูงกว่า แต่อยู่ด้านหลัง ของพลปืน ลำตัวจะแคบมาก ส่วนที่กว้างที่สุดกว้างเพียง 3 ฟุต 2 นิ้วเท่านั้น มาในปี 1966 กระทรวงกลาโหมของสหรัฐฯ ได้ทำสัญญากับ บริษัท Bell Helicopter เพื่อสร้างเฮลิคอปเตอร์รุ่นนี้ แล้วให้ชื่อว่า AH-1G เพราะอยู่ในสถานการณ์เร่งด่วนที่ต้องการ ลำแรกก็สามารถส่งมอบให้กองทัพบก ได้ในเดือน มิ.ย. ปี1967 เพียงปีเดียวหลังการทำสัญญา แล้ว AH-1G ก็เข้าประจำการในเวียตนาม และบินปฎิบัติการ มากกว่า 1 ล้านชั่วโมง AH-1G สร้างให้กองทัพบกสหรัฐฯ ทั้งหมดมากกว่า 1100 ลำ AH-1 มีหลายรุ่นหลายแบบ AH-1G จะใช้เครื่องยนต์ เพียงเครื่องยนต์เดียว , TH-1G เป็นรุ่นที่ใช้ในการฝึกบิน AH-1Q ใช้กับ TOW missile, AH-1R , AH-1S , AH-1P และ เครื่องที่ถือว่าทันสมัย และเป็นมาตรฐาน ก็คือ AH-1F ซึ่งเป็นรุ่นที่ได้ทำการแก้ไขปรับปรุงทุกๆอย่างที่ผ่านมา ตั้งแต่รุ่น AH-1G แล้ว.
     US Marine Corps ได้ตัดสินใจที่จะจัดหาเฮลิคอปเตอร์ชนิดนี้ แต่ต้องการเป็นสองเครื่องยนต์ เพื่อให้เกิดความปลอดภัยมากขึ้น ดังนั้น US Marine corps จึงได้สั่งซื้อ AH-1J ( Sea Cobra ). AH-1J ประกอบไปด้วยโครงสร้างพื้นฐานเช่นเดียวกับ AH-1G แต่มีรายละเอียดบางอย่างที่เปลี่ยนไปเพื่อให้ได้มาซึ่งกำลังที่เพิ่มขึ้นของเครื่องยนต์ แพรตแอนวิทนีย์ P&W T400-CP-400 (PT6T-3) เป็นเครื่องยนต์คู่ AH-1J ได้ส่งมอบให้ USMCในปี 1974.รุ่น AH-1T เป็นรุ่นที่ปรับปรุงของ SeaCobra ประกอบไปด้วยหลายๆอย่างของ AH-1J แต่มีโครงสร้างลำตัวที่ยาวขึ้น สามารถบรรจุเชื้อเพลิงได้มากขึ้น มีท่อนหางที่ยาวขึ้นด้วย และมีการเพิ่มประสิทธิภาพของใบพัด ทั้งใบพัดหลัก และใบพัดหาง AH-1T ลำแรกเริ่มบินเมื่อเดือน พ.ค. 1976 และส่งมอบให้ USMC เดือน ต.ค. 1977.
     ในปี 1986 , AH-1W Super Cobra ซึ่งปรับปรุงจาก SeaCobra ขึ้นไปอีก โดยใช้เครื่องยนต์สองเครื่องยนต์ของ General Electric รุ่น T700-GE-401 ใช้ gearbox ใหม่ และการปรับปรุงอื่นๆ AH-1W ส่งมอบในเดือน มี.ค.1986. The AH-1W ใช้ avionics และอาวุธที่มีประสิทธิภาพ และความสามารถมากกว่า เฮลิคอปเตอร์ชนิดนี้ได้เข้าร่วมในสงคราม Desert Storm และสามารถทำลายรถถังมากกว่า 90 คัน
     AH-1Z เป็นรุ่นล่าสุดที่กำลังดำเนินการอยู่ AH-1W จะประกอบไปด้วยใบพัดหลัก (main rotor) ที่มีใบพัดสี่ใบ มีที่ติดตั้งอาวุธนอกลำตัว 6 จุด ปรับปรุง avionics และใช้ระบบควบคุม การบินแบบ digital และทำการทดลองบินครั้งแรก เมื่อ ธ.ค. 2000.

คุณลักษณะของ AH-1F COBRA และ AH-1W SUPER COBRA

  AH-1F COBRA AH-1W SUPER COBRA
เครื่องยนต์ ( Turboshaft ) Lycoming T53-L-703 General Electric T700-GE-401
กำลังเครื่องยนต์ 1800 shp 1775 shp ( Xmission rating 2082 shp)
จำนวนเครื่องยนต์ 1 2
ใบพัดหลัก(Main Rotor) 44 ft 10 in.(13.41 m.) 48 ft (14.62 m)
น้ำหนัก ยกสูงสุด (บินขึ้น) 10,000 lb (4,536 kg) 14750 lb (6,696.50 kg)
จำนวนเจ้าหน้าที่ 2 2
ความยาว (รวมใบพัด) 53 ft. 1 in.(16.18 m.) 58 ft 0 in.(17.68 m)
ความสูง 13 ft.5 in.(4.09 m.) 14 ft 2 in.(4.32 m)
ความเร็ว 123 kt (227 km/h) 152 kt (282 km / h)
ระยะทำการบิน 305 miles(507 km) 365 miles( 587 km)
เพดานบิน 12,200 ft more than 14,000 ft
อาวุธ one 20 or 30 mm.cannon
8 TOW missiles on outboard hardpoints
inboard hardpoints with
Stinger AAM and rocket launcher		 20 mm.M 197 three-barrel cannon
4 under wing attachments
2.75 in.(70mm.) rocket-launcher pods
or Hellfire anti-tank missiles

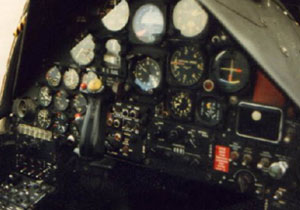

Cobra cockpit AH-1 Cobra Cockpit

1 nm.(nautical mile) = 1.15155 miles, 1 kt (knot) = 1.15155 mile / hr.
1 mach = 761 mph.(SL,ISA)
